ESP-NOW to protokół opracowany przez firmę Espressif. Umożliwia urządzeniom komunikację między sobą bez konieczności korzystania z sieci WiFi. Protokół wykorzystuje moduł komunikacji bezprzewodowej.

Protokół umożliwia w jednym cyklu przesłanie 256 baitów. Jedno urządzenie mogą komunikować się nawet z 20 bez szyfrowania a 10 z szyfrowaniem. Urządzenia są adresowane za pomocą adresu MAC.

Urządzenia mogą wysyłać dane na 3 sposoby:

• Dwukierunkowo pomiędzy urządzeniami.
• Jeden kontroler wysyła dane do wielu.
• Odbieranie danych z wielu kontrolerów


Program

Nadajnik pobiera dane z czujnika DHT11. Program tworzy strukturę zawierającą temperaturę oraz wilgotność. Dane są wysyłane poprzez ESP-NOW

Odbiornik pobiera dane i wyświetla je w monitorze portu szeregowego.

Pobranie adresu MAC

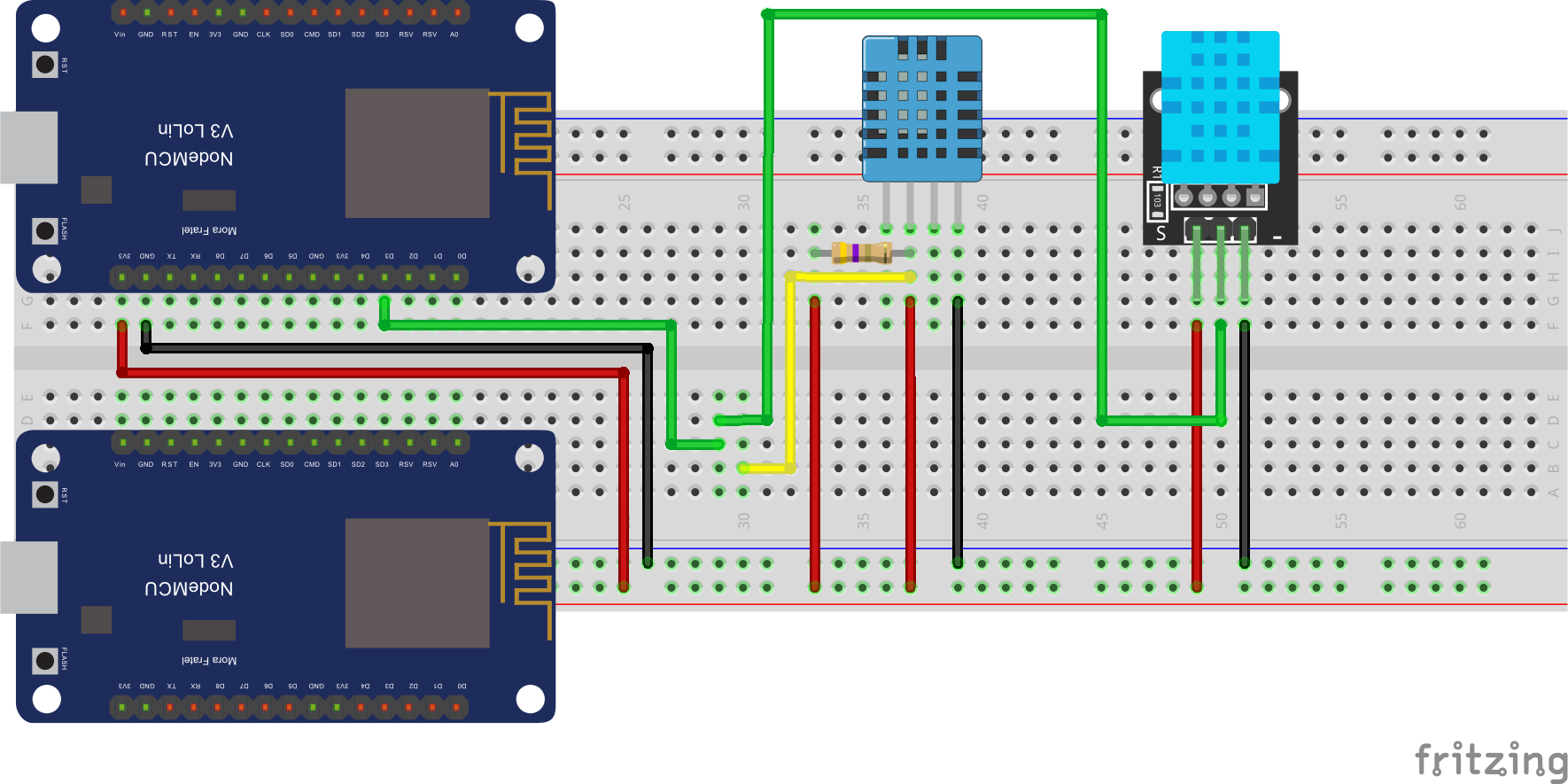

Schemat

Schemat przedstawia podłączenie diody LED oraz czujnika DHT11 (moduł lub sam sensor).

W przypadku podpięcia czujnika DHT11 z 4 pinami należy użyć rezystora 4,7kΩ.

Kod pobranie MAC

#include <ESP8266WiFi.h>

void setup(){
   Serial.begin(9600);
}
void loop(){
   Serial.println();
   Serial.print("MAC: ");
   Serial.println(WiFi.macAddress());
   delay(5000);
}

Kod nadajnika

Urządzenie za  pośrednictwem adresu MAC (odbiorcy) wysyła dane z czujnika DHT11. Dane wysyłane są  w  formie struktury, która musi być taka sama, jak na urządzeniu odbierającym.

#include <ESP8266WiFi.h>
#include <espnow.h>
#include "DHT.h"

//Wybór pinu i rodzaj czujnika DHT
#define DHTPIN D3
#define DHTTYPE DHT11

//Deklaracja czujnika
DHT dht(DHTPIN, DHTTYPE);


// Adres MAC odbiornika //(2c:6f:6f:56:32:26)
uint8_t broadcastAddress[] = {0x2c, 0x6f, 0x6f, 0x56, 0x32, 0x26};

// Struktura do wysłania
// Musi pokrywać się z strukturą odbiornika
typedef struct struct_message {
  float temperature;
  float humidity;
  } struct_message;

struct_message Data;

unsigned long lastTime = 0;
unsigned long timerDelay = 2000;  // Interwał wysyłania danych

//Potwierdzenie wysłania
void OnDataSent(uint8_t *mac_addr, uint8_t sendStatus) {
  Serial.print("Stan pakietu: ");
  if (sendStatus == 0){
    Serial.println("Dostarczono");
  }
  else{
    Serial.println("Nie dostarczono!");
  }
}

void setup() {
   //Inicjalizacja czujnika
  dht.begin();
  Serial.begin(9600);

  // Ustawienie urządzenia jako stacja WiFi
  WiFi.mode(WIFI_STA);

  // Init ESP-NOW
  if (esp_now_init() != 0) {
    Serial.println("Error initializing ESP-NOW");
    return;
  }

  // Rejestracja w celu wysłania
  // pobranie status przetransmitowanego pakietu
  esp_now_set_self_role(ESP_NOW_ROLE_CONTROLLER);
  esp_now_register_send_cb(OnDataSent);

  //Rejestracja odbiornika
  esp_now_add_peer(broadcastAddress, ESP_NOW_ROLE_SLAVE, 1, NULL, 0);
}

void loop() {
  if ((millis() - lastTime) > timerDelay) {
    //Dane do wysłania
    Data.temperature = dht.readTemperature();
    Data.humidity = dht.readHumidity();
    Data.text = "ESP8266 ESP-NOW";

    //Wysłanie danych przez ESP-NOW
    esp_now_send(broadcastAddress, (uint8_t *) &Data, sizeof(Data));

    lastTime = millis();
  }
}

Kod odbiornika

Kontroler odbierający strukturę od urządzenia nadawczego wyświetla dane za pośrednictwem monitora portu szeregowego.

#include <esp_now.h>
#include <WiFi.h>

//Struktura danych odbieranych
//Musi być taka sama jak nadawane
typedef struct Struct {
  float temperature;
  float humidity;
  } Struct;

Struct Data;

//Funkcja wykonana po odebraniu danych
void OnDataRecv(const uint8_t * mac, const uint8_t *incomingData, int len) {
  memcpy(&Data, incomingData, sizeof(Data));
  Serial.print("Otrzymane Bajty: ");
  Serial.println(len);
  Serial.print("Temperatura: ");
  Serial.println(Data.temperature);
  Serial.print("Wilgotność: ");
  Serial.println(Data.humidity);

  Serial.println();
}

void setup() {
  Serial.begin(9600);

  //Urządzenie jako stacja WiFi
  WiFi.mode(WIFI_STA);

  // Init ESP-NOW
  if (esp_now_init() != ESP_OK) {
    Serial.println("Błąd inicjalizacji ESP-NOW");
    return;
  }
  //Wysłanie informacji o pomyślnym zainicjowaniu ESP-NOW
  //pobranie informacji z recv packer
  esp_now_register_recv_cb(OnDataRecv);
}

void loop() {

}

Monitor portu szeregowego (Odbiornik)

Odczyt przesłanych danych. Zawiera dane z czujnika oraz pokazuje ile bitów danych przesłano.
